Saretik kanpoko eta larrialdietarako energia-sistema modernoek AC bihurtze egonkorra, bateria kargatzea eta babes elektriko integralak konbinatzen dituen hardwarea eskatzen dute. Artikulu honek oinarrizko funtzionalitateak, inplementazio agertoki praktikoak, babes-mekanismo integratuak eta bakarreko inbertsore-kargagailu hardwarearen komunikazio-gaitasunak aztertzen ditu, sistema eraikitzaileei eta azken erabiltzaileei funtsezko irizpideak ulertzen laguntzen die DC-AC potentzia bihurtzeko unitate konbinatuak hautatzerakoan urruneko kokapenetarako, instalazio mugikorretarako eta etxeko babeskopietarako aplikazioetarako.
- 1. Inbertsore-kargagailu konbinatuaren oinarriak ulertzea
- 2. Irteerako uhin-formaren kalitatea eta mundu errealeko karga bateragarritasuna
- 3. Kargatzeko sistema integratua eta hiru etapako bateriaren kudeaketa
- 4. ATS transferentziaren errendimendua eta sistemaren jarraipena botere-aldaketak zehar
- 5. Eraikitako babes-geruzak epe luzerako fidagarritasun operatiboa lortzeko
- 6. Hardwarearen komunikazio-atalak eta urrutiko monitorizazio aukerak
- 7. Eragiketa-ingurune egokiak eta instalazio mekanikoko oharrak
- 8. Maiz egiten diren galdera teknikoak
- 9. Sistema integratzaileentzako azken gogoetak

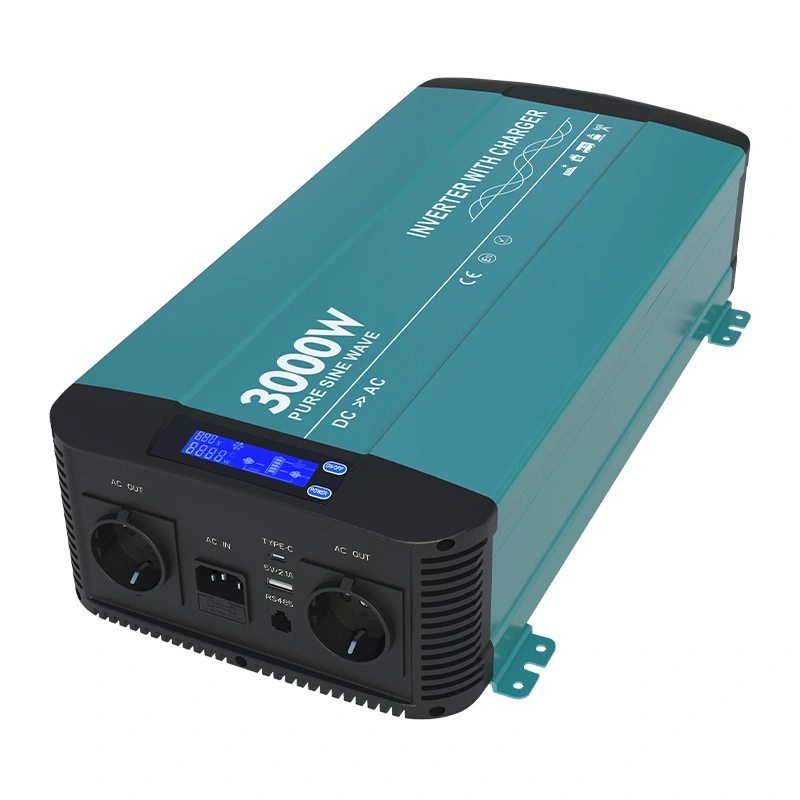

Urruneko elektrizitate-instalazio askok erronkak dituzte inbertsore bereiziak eta kanpoko bateria-kargagailuak koordinatzean, denborarekin bat ez datozenak edo tentsio-atalase bateraezinak bateriaren osasuna kaltetu eta sistemaren egonkortasun orokorra murrizten baitute.3000w uhin sinusoidal hutseko inbertsorea HK3000PC kargagailuarekinDC-AC inbertsioa eta AC-DC bateria kargatzea batzen ditu xasis trinko bakar baten barruan, sarez kanpoko, mugikor edo egonean proiektuetarako potentzia-osagai diskretu anitz koordinatzearen konplexutasuna kenduz. Bat-bateko unitateek kableen diseinuak errazten dituzte eta energia-katearen akats-puntuak murrizten dituzte, eta horrek abantaila nabariak ekartzen dizkie autokarabana konfigurazioekin, urruneko laneko guneekin eta bizitegietako babeskopien konfigurazioekin lan egiten duten erabiltzaileentzat, non potentzia etengabeko erabilgarritasunak garrantzi praktiko handia duen. Energia-sistema autonomoak muntatzean, gehitutako kable bakoitzak eta aparteko gailu bakoitzak puntu ahul potentzialak sortzen ditu, beraz, hardware-arkitektura finkatuek arreta handiz kontuan hartu behar dute plangintza-fasetan.
1. Inbertsore-kargagailu konbinatuaren oinarriak ulertzea
Inbertsore-kargagailu konbinatu batek bi eginkizun nagusi betetzen ditu biltegian oinarritutako energia-ekosistema batean. Lehenik eta behin, berun-azido edo litiozko bateria-bankuetan gordetako korronte zuzena hartzen du eta etxeko ekipamendu elektrikoen zehaztapen estandarrekin bat datozen korronte alternora bihurtzen du. Bigarrenik, kanpoko AC iturria irisgarri bihurtzen den bakoitzean, barneko kargagailuaren zirkuituak saretik edo sorgailuaren horniduratik ateratzen du konektatutako bateriak automatikoki betetzeko. Rol bikoitzeko diseinu honek erabiltzaileek kargagailu autonomoen hardware eta inbertsore moduluen artean eskuz aldatzeko beharra ezabatzen du.
- Bateriaren bidezko inbertsioaren eta sarearen bidez kargatzeko lan-fluxuen arteko aldatzea
- LCD panel bateratua exekuzio-denboraren neurketa kritikoak ikusteko, tentsioaren eta wattagearen irakurketak barne
- AC sarrerako bide nagusian sartutako AC etengailu integratua zirkuitu osagarrien segurtasunerako
- USB-A eta C motako ataka dedikatuak tentsio baxuko gailu zuzeneko karga erosoa eskaintzen dute
Dimentsio fisikoak eta pisuak funtzio garrantzitsuak betetzen dituzte instalatzaileentzat. Unitateak 489 × 252 × 118 milimetro okupatzen ditu eta 8,8 kilo pisatzen ditu, horman muntatzeko inplementazioa bideragarria baita itxitura finkoetan eta mugikorretan. Metalezko karkasan integratutako euskarriek gainazal solidoetan finkatzea errazten dute, erabiltzaileek erabilgarritasun-armairuetan, ibilgailuen konpartimentuetan edo kanpoko armairu babestuetan hardwarea konfiguratzen duten ala ez. Beti mantendu behar da aireztapen-sareten inguruan tarte egokia; oztopatutako aire-fluxuak babes termikoak eragingo ditu eta erabilgarri dagoen irteera-ahalmena mugatuko du funtzionamendu-karga astunetan.
2. Irteerako uhin-formaren kalitatea eta mundu errealeko karga bateragarritasuna
Sino-uhin hutsaren irteerak sinu-uhin aldatutako alternatibekin alderatuta bereizle garrantzitsuenetako bat osatzen du. Erabateko distortsio harmonikoaren ehuneko bost azpitik mantentzen den uhin-formaren ezaugarriak erreplikatzen ditu zerbitzu publikoko sareak emandakoak. Horrek garrantzi handia du kontsumo-elektronika sentikorra, indukzio-motorrak, hozte-konpresoreak eta laborategi-mailako ekipoak martxan jartzen direnean. Motor-harilak edo barne-kontrol-taula konplexuak dituzten gailuak sarritan beroago ibiltzen dira, zarata gehigarria sortzen dute edo zerbitzu-bizitza laburtu egiten dute sinusoidu-seinale desitxuratuak elikatzen direnean.
Etengabeko irteera baloratua 3000 watt-era iristen da, igoera-ahalmena 6000 watt-era iristen dela bi segundoko tarteetan. Surge rating-ek indukzio-tresna elektrikoak motorrak biratzen hasten direnean gertatzen den korronte handia kudeatzen du. Gorabehera egokirik gabe, inbertsoreek gainkarga-babesak piztu ditzakete konpresoreek, ur-ponpak edo garbigailu-motorrak abiarazteko zikloak saiatzen diren bakoitzean. Fabrikan konfigura daitezkeen irteerako tentsio-aukerek 100-120 VAC eta 200-240 VAC familiak hartzen dituzte, 50 Hz edo 60 Hz-ko maiztasun-ezarpen hautagarriekin batera, eskualdeko arau elektrikoekin bat etortzeko. Karga osoko bihurketa-eraginkortasun minimoa ehuneko 89an erregistratzen da, eta eraginkortasun operatibo gorena, berriz, ehuneko 92ra igotzen da. Eraginkortasun handiagoak energia gutxiago xahutzen du bero gisa, biltegiratutako bateriaren ahalmena mantenduz azken erabiltzailearen benetako kargarentzako, potentzia elektronikaren barruan galera termikoen ordez.
3000w uhin sinusoidal hutseko inbertsorea HK3000PC kargagailuarekinSarrerako DC alboko eta AC irteerako zirkuituen arteko isolamendu galvaniko osoa onartzen du. Sarrera-irteera osoko isolamenduak segurtasun-geruza garrantzitsu bat gehitzen du, lurreko matxurak edo kableatutako akatsen kasuan konektatutako bateria-zirkuituetan akatsen hedapena mugatuz. Isolamendu-eginbide honek laudorio handiak jasotzen ditu segurtasun elektrikorako arrisku handia duten kokapenetarako sistemak eraikitzen dituzten instalatzaile profesionalen artean, hala nola itsas inguruneetan eta ibilgailu mugikorren aplikazioetan, non kondentsazioak eta bibrazioak ustekabeko zirkuitu-labur gertatzeko aukerak areagotzen dituzten.
| Errendimendu-parametroa | Zehaztapen-balioa |
|---|---|
| AC irteerako potentzia etengabea | 3000 W ±% 5 |
| Surge Peak Power Iraupena | 6000W 2 segundoz |
| Distortsio harmoniko osoa | %5etik behera |
| Karga osoko gutxieneko eraginkortasuna | %89 |
| Gehieneko Eraginkortasun Orokorra | Gehienez %92 |
3. Kargatzeko sistema integratua eta hiru etapako bateriaren kudeaketa
Barneko AC-DC kargagailuak hiru faseko karga-logika klasikoa jarraitzen du: korronte konstanteko fasea, xurgapen-tentsio konstanteko fasea eta flotatzaileen mantentze-fasea. Ondo finkatuta dagoen karga-profil honek berun-azido baterien kimiketarako kargatzeko zikloak optimizatzen ditu. Solte fasean, kargagailuak baimendutako korronte maximoa ematen du bateriaren tentsioa azkar igotzeko. Helburuaren xurgapen-tentsioaren atalasea lortzen denean, unitatea xurgapen fasera igarotzen da, tentsio egonkorra mantenduz korrontea kargatzen den bitartean naturalki beherantz murrizten da. Korrontea kargatzeko magnitude nominalaren ehuneko hamarrera jaisten denean, hardwarea flotazio fasean sartzen da, eta mantentze-tentsio baxuagoa aplikatuz autodeskargari aurre egiteko, zelula plakak gehiegi kargatu gabe.
Potentzia-faktorearen zuzenketak 0,95 baino balio handiagoak lortzen ditu karga-karga maximoan. Potentzia-faktorearen errendimendu sendoak AC iturritik datorren potentzia erreaktiboa murrizten du, sorgailu eramangarrietan edo gaitasun mugatuko sareko entxufeetan eskari leunagoa jarriz. AC sarrerak sare zabaleko tentsioa onartzen du; 230VAC aldaerarako, AC sarrerako leiho operatiboa 180VAC-tik 260VAC-ra bitartekoa da. Sarrerako tolerantzia zabalak esan nahi du kargagailuak funtzionatzen jarraitu dezakeela sorgailuaren irteera balio nominal idealetatik kanpo dagoenean ere, eta hori maiz gertatzen da karga-baldintza aldakorren barruan funtzionatzen duen sorgailu eramangarrien hardwarean.
Kargatzeko korronte maximoa desberdina da DC sarrerako tentsioaren aldaeraren arabera. Hamabi voltioko DC modeloek berrogei ampereko karga-irteera onartzen dute, eta hogeita lau voltioko bertsioek, berriz, hogei ampereko karga-irteera ematen dute. Sistemaren diseinatzaileek kargagailuaren gehienezko korrontea parekatu behar dute bateria-fabrikatzaileek argitaratutako gomendatutako karga-tasarekin. Karga-korronte handiegiek bateriaren degradazioa bizkortzen dute; alderantziz, tamaina txikiko karga-korronteak kargatzeko denborak luzatzen ditu alferrik. Bateriaren bankuaren edukieraren eta kargagailuaren gaitasuna arretaz uztartzeak epe luzerako bateriaren ziklo-bizitzaren errendimendu optimoa bermatzen du.
4. ATS transferentziaren errendimendua eta sistemaren jarraipena botere-aldaketak zehar
Transferentzia automatikoko etengailu integratua (ATS) bateriatik eratorritako AC korrontearen eta sarrerako kanpoko sareko horniduraren artean aldatzea kudeatzen du. Transferentzia-denbora 16 milisegundotik beherakoa da. Etxetresna elektriko arrunt gehienek tamaina horretako etenaldi laburrak onartzen dituzte guztiz itzali gabe. Ezaugarri honek UPS mailaren inguruko jarraitutasuna eskaintzen du konektatutako karga askorentzat. Erabiltzaileek kontuan izan behar dute sentikortasun handiko zenbait informatika-hardware industrialek oraindik ere benetako lineako UPS unitate gehigarriak behar ditzaketela ur gainean, zero milisegundoko transferentzia erabateko baldintza operatibo bihurtzen bada.
Barne erreleen hardwareak zirkuitu fisikoak aldatzeko zereginak kudeatzen ditu. Erreleen balorazioa produktuen aldaeretan desberdina da: 110 VCA-ko konfigurazioek 30 ampereko erreleak ezartzen dituzte, eta 230 VCA-ko modeloek 16 ampereko erreleak ezartzen dituzte. Sarreraren aldean integratutako AC etengailuak korronte gehiegizko deskonexioaren babesa eskaintzen du sarrerako AC elikadurarako, erreleen segurtasuna osatuz. Etenaldi baten ondoren sare elektrikoa itzultzen denean, ATS logikak automatikoki bideratzen ditu kargak kanpoko AC iturrira aldi berean barneko kargagailuaren zirkuitua aktibatuz bateriaren energia erreserbak betetzeko. Handik gabeko portaera honek hardwarea oso egokia da arretarik gabeko urruneko instalazioetarako, non giza-operadoreek sarearen berrezarpen-gertaeren aurrean azkar erantzun ezin dutenean.
5. Eraikitako babes-geruzak epe luzerako fidagarritasun operatiboa lortzeko
Geruza anitzeko babes-suite sendoak inbertsore-kargagailuaren hardwarea eta konektatutako bateria eta karga-ekipoa babesten ditu. DC sarrerako alboko babesek alderantzizko polaritatearen defentsa estaltzen dute barneko fusibleen, tentsio baxuko mozketa eta gehiegizko tentsioaren itzaltze baldintzen bidez. Alderantzizko polaritatearen babesak babes garrantzitsua eskaintzen du instalatzaileen kableatuaren akatsen aurka, neurri handiko bateria-kableak konektatzean. Babes hori gabe, alderantzizko bateriaren terminalek behin betiko suntsitu dezakete potentzia bihurtzeko elektronika une batzuetan.
Korronte alternoko irteeran unitateak zirkuitulaburra, gainkarga iraunkorreko egoerei eta barneko tenperatura gehiegizko gertakariei erantzuten die. Barne-tenperatura sabaia operatibo segurutik haratago igotzen den bakoitzean, babes termikoak itzaltzeko prozedura abiarazten du osagai iraunkorrak kalteak saihesteko. Tenperatura eta karga erregulatutako hozte-zaleek errotazio-abiadura dinamikoki doitzen dute. Zaleek azkarrago biratzen dute lan karga handian edo barne tenperatura altuan; Karga arineko baldintzetan haizagailuen zarata gutxienekoa izaten da, eta abantaila garrantzitsua da bizilagunentzat erosotasun akustikoa garrantzitsua den etxe barruko edo kabinako instalazioetarako.
Babes-baldintza bakoitzak aurrealdeko paneleko LCD pantailaren bidez ikus daitezkeen feedback-seinaleak eragiten ditu, ekipoen karkasa ireki gabe arazoak konpontzeko. Pantaila lokaletik zuzenean akats-kodeak irakurtzeko gai izateak diagnostiko-lana egiten du urruneko energia-guneak zaintzen dituzten tokiko teknikarientzat.3000w uhin sinusoidal hutseko inbertsorea HK3000PC kargagailuarekinUnitate bakarrean babes-erantzun desberdinak finkatzen ditu, energia-sistemaren arkitekturaren inguruan kanpoko babes-modulu asko pilatzeko beharra kenduz.
6. Hardwarearen komunikazio-atalak eta urrutiko monitorizazio aukerak
RJ-11 estiloko konektore fisikoa duen RS-485 komunikazio ataka batek urruneko monitorizazioa ahalbidetzen du. Erabiltzaileek, aukeran, kanpoko urruneko LCD kontrol-panel bat erantsi dezakete inbertsore-kargagailu nagusiaren xasisetik urrun kokatuta. Hau komenigarria da potentzia-hardware nagusia sotoko biltegiratze-konpartimentuen edo zerbitzu-armairuen barruan kokatzen den instalazioetarako, eta operadoreek egongela-espazioetako egoera-irakurketak ikusi nahi dituzten bitartean. Ethernet konexioa aukerako bertsio berritzaile gisa dago gainbegiratze konfigurazio aurreratuagoetarako.
RS-485 busaren bidez, ostalariaren monitorizazio-sistemek denbora errealeko datu-multzoak atera ditzakete, besteak beste, bateria-tentsioa, irteera-potentzia, modu operatiboko banderak eta akatsen adierazle aktibo. Mikro-sareen inplementazio handiagoak eraikitzen dituzten sistema integratzaileentzat, horrek bideak irekitzen ditu hardwarea goi-mailako guneak monitorizatzeko plataformetan integratzeko. Gogoan izan RS-485 kableatuaren praktikek industria-jarraibideak errespetatu behar dituztela distantzia luzeko seinaleztapen diferentziala egiteko; kable egokiak hautatzeak eta lurreratzeak inguruko korronte handiko potentzia eroaleen zarata elektrikoak eragindako datuak usteltzea saihesten laguntzen du.
7. Eragiketa-ingurune egokiak eta instalazio mekanikoko oharrak
Karga osoko tenperatura-tartea zero gradu Celsiustik gehi berrogei gradu Celsiusra hedatzen da. Inguruko tenperatura hirurogei gradu Celsiusra igotzen denean, hardwareak automatikoki murrizten du eskuragarri dagoen irteera-ahalmena potentzia nominalaren ehuneko hirurogeita hamarra arte. Biltegiratze-tenperaturaren leihoa zero eta hirurogeita hamar gradu Celsius artekoa da funtzionatzen ez duten aldietan. Hezetasunaren tolerantzia gehienez laurogeita hamahiruko hezetasun erlatiboa lortzen da kondentsaziorik gabeko ingurune-baldintzetan. Kondentsazioak arrisku-faktore nagusi bat adierazten du; ihintza sortzen ari diren tokiek aireztapen egokia bermatu behar dute barneko zirkuitu plakak lehor mantentzeko.
Muntatze-orientazioak fabrikatzailearen plano mekanikoak jarraitu behar ditu. Mantendu behar adinako tartea haizagailuen aireztapen-zuloetatik gertu, ihes-aire beroa libreki ihes egin dezan. Saihestu guztiz itxitako armairu txikiaren barruan zigilatzea, ihes-aireztapen dedikaturik gabe, harrapatutako beroak murrizketa termikoa eta maiz babes-itxialdi gertaerak aktibatzen baititu. Bateriaren kable-neurgailua hautatzerakoan, kontuan hartu beti hiru mila watt-eko potentzia-mailekin lotutako korronte korronte altuko magnitudeak; tamaina gutxiko kableek gehiegizko tentsio-jaitsiera erresistentea eragiten dute eta gainberotze puntu arriskutsuak sortzen dituzte kableatuetan zehar.
8. Maiz egiten diren galdera teknikoak
Bai. AC sarrerako zirkuituak tamaina egokia duten sorgailu eramangarrien irteera onartuko du. Mantendu sorgailuaren irteerako tentsioa argitaratutako AC-sarrerako funtzionamendu-leihoan. Kontuan izan sorgailuaren igoera-gaitasuna; sorgailuaren watt-etengabeko kalifikazioak erosotasunez gainditu beharko luke gehienezko karga gehi AC-karga-karga osagarriak sorgailuaren terminaletan aldi berean aplikatuta. Kalitate txarreko sorgailuaren irteerak muturreko tentsioaren gorabeherak dituen barne babes-erantzunak sor ditzake.
Berezko hiru faseko xurgapen-flotoko karga-kurba uholde, AGM eta gel motako berun-azido baterien bankuetarako diseinatu da. Litio-ioizko bateria-multzoak zabaltzean, erabiltzaileek bateria kudeatzeko sistemaren bateragarritasuna egiaztatu behar dute kargagailuen tentsio-puntuekin. Litio-pakete batzuek kargatzeko profil aldatuak behar dituzte; agertoki horietan kanpoko bateria-kargagailu dedikatuaren hardwarea beharrezkoa izan daiteke.
Unitate barruan alderantzizko polaritatearen barneko fusiblea badago ere, industriako praktika onek gomendatzen dute korronte handiko fusiblea zuzenean bateriaren eroale positiboan instalatzea bateriaren terminaletatik distantzia fisiko laburrean. Kanpoko fusible honek bateriaren kablea babesten du inbertsore-kargagailuaren itxituratik kanpoko zirkuitulabur katastrofikoetan.
Isolamendu galvanikoak bereizketa elektrikoa sortzen du bateriaren DC zirkuituaren eta AC irteerako zirkuituen artean. Horrek matxuraren korronte-fluxua galarazten du domeinuetan zehar lur-matxuraren gertakarietan, segurtasuna hobetzen du mugikorren eta itsas-instalazioen barruan eta bateria-bankuaren eta konektatutako AC alboko gailuen arteko zarata elektrikoaren akoplamendu-kategoria batzuk murrizten ditu.
9. Sistema integratzaileentzako azken gogoetak
Bat-bateko inbertsore-kargagailuen hardwareak sarez kanpoko eta babeskopia-energia-sistema asko errazten ditu inbertsioa, bateria kargatzea, transferentzia automatikoa aldatzea eta babes-funtzio anitz xasis bakarrean bateratuz. Potentzia bihurtzeko hardwarea ebaluatzean, begiratu wat-tasa etengabeko zifrak baino haratago; hartu denbora gorakada kudeatzeko ahalmena, uhin-formaren garbitasuna, babes-funtzio integratua osotasuna, transferentzia-etengailuen denbora eta monitorizazio interfaze eskuragarriak ebaluatzeko. Zehaztapen horietako bakoitzak mundu errealeko sistemaren fidagarritasuna formatzen du egunero.
Energia-sistemaren proiektu bakoitza karga-ikuskaritza sakon batekin hasten da. Dokumentatu martxan jarriko den etxetresna bakoitzaren wattage-a, ohartu abiarazte-korronte handiekin karga induktiboak eta zehaztu bateriaren deskarga-sakonera-muga onargarriak bateria-bankua eta inbertsore-kargagailuaren konbinazioa hautatu aurretik. Aurretiazko plangintzak eragiketa frustrazioak saihesten ditu hardwarearen instalazioa amaitu ondoren.3000w uhin sinusoidal hutseko inbertsorea HK3000PC kargagailuarekinondo egokitzen da hiru mila watt-eko etengabeko irteera behar duten proiektuetarako, kargatzeko gaitasun integratua nahi duen bitartean, energia-sistemaren osagai bereizien adabaki-bilduma bat muntatu gabe.
Hardware honen atzean maila profesionaleko fabrikazioaren aurrekariak lortzeko, argitaratutako baliabideak ara ditzakezuNingbo Kosun New Energy Co.,Ltd.Ingeniaritza-dokumentazioak, dimentsio-planoak eta zehaztapen-orri osoek sakontasun handiagoa eskaintzen diete ebaluatzaile teknikoei sistema-diseinuak prestatzen.
